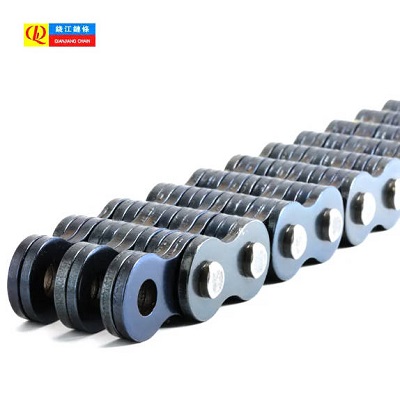

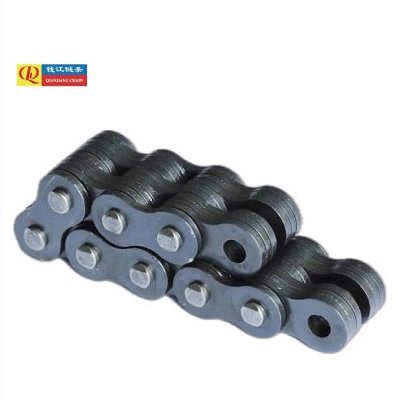

락 볼트 드릴링 기계용 고강도 플레이트 체인

새로 개발된 고강도 플레이트 체인 합금강 체인 Qianjiang Chain의 록 볼트 드릴링 장비용은 동력 전달 및 작동 구동이라는 두 가지 핵심 기능을 위해 설계되었습니다.
높은 적응성, 안정적인 토크 출력 및 전기화 호환성에 중점을 두고 전기 락 볼트 드릴링 장비의 핵심 전송 솔루션 중 하나가 되었습니다.

구체적인 용도와 특성은 다음과 같습니다.

I. 핵심 애플리케이션 시나리오
Rock Bolt 드릴링 장비의 주요 작동 단계에 중점을 둡니다.
1. 드릴링 동력 전달

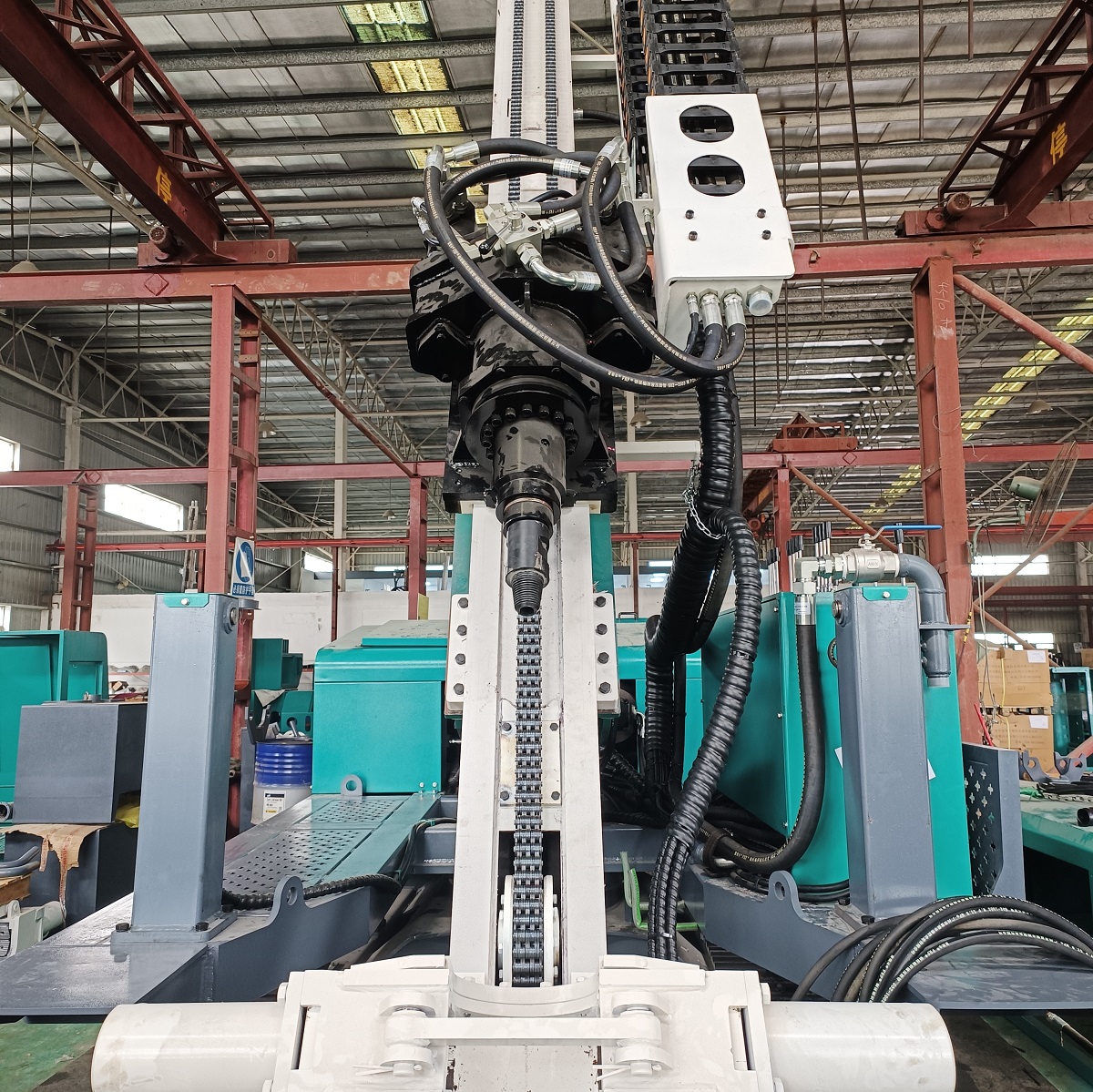

체인은 전기 록 볼트 드릴링 장비의 드릴 붐 드라이브 및 메인 스핀들 드릴링 시스템에 적용됩니다. 전기 모터의 고속, 저토크 출력을 체인 드라이브를 통해 감소된 속도, 증가된 토크 전달로 변환하여 단단한 암석과 연암층 모두에 적합한 드릴링 토크를 제공합니다.
높은 토크의 작업 조건에서 작동하는 중형 및 대형 전기 드릴링 장비에 특히 적합합니다.

2. 드릴 붐 위치 및 자세 조정

체인은 멀티 붐 드릴링 장비의 리프팅, 스윙 각도 조정 및 텔레스코픽 이동에 사용됩니다.
일정한 변속비를 갖춘 체인 구동을 통해 드릴 붐 위치를 정밀하게 제어할 수 있으며, 이는 락 볼트 지지에 있어 중요한 요구 사항인 드릴링 수직성을 보장합니다.
이는 다중 붐 조정 작업을 지원하고 지능형 앵커링 시스템의 정확도 요구 사항을 충족합니다.

3. 락볼트 이송 및 설치

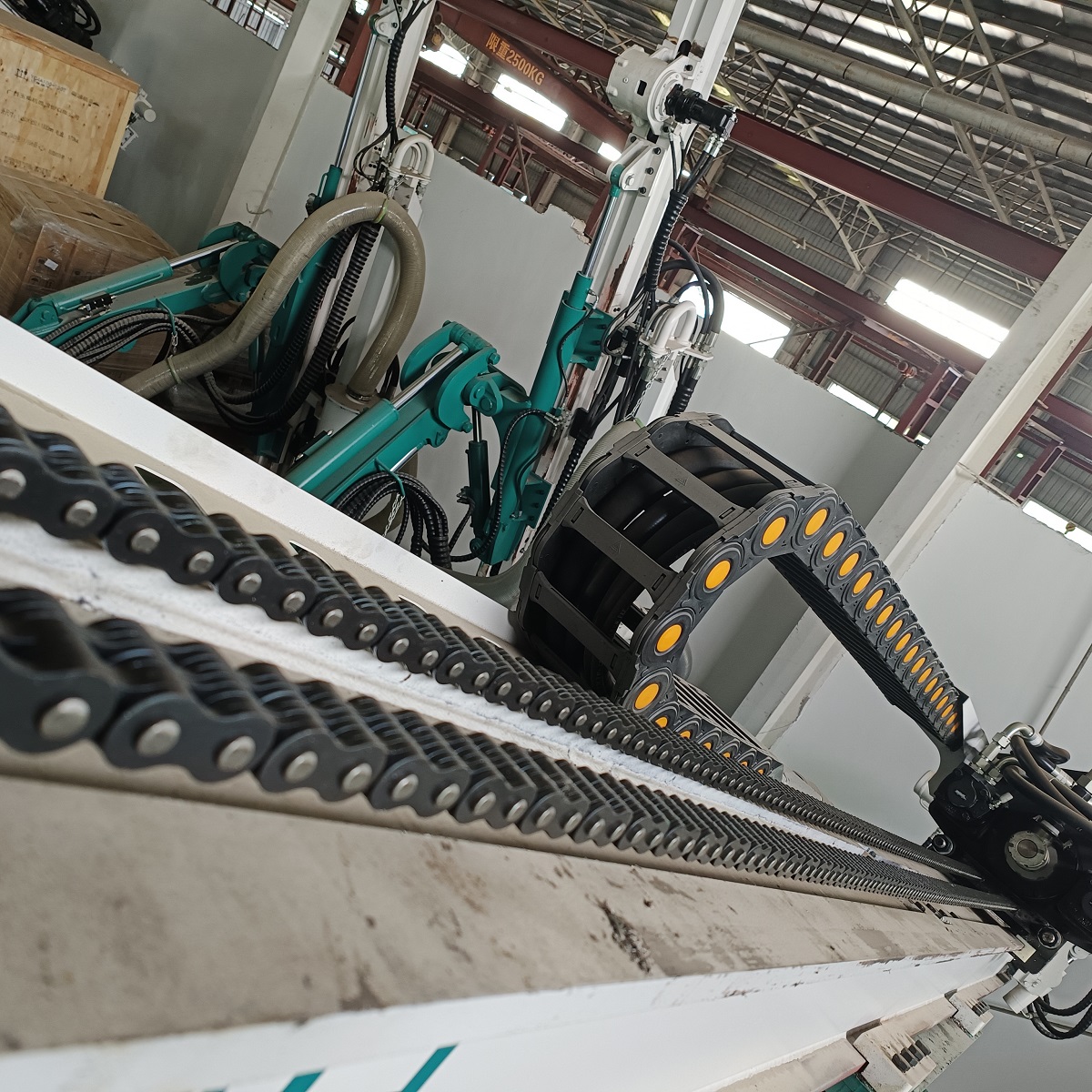

암석 드릴링 및 볼트 결합 기계에 통합된 체인 구동 푸싱 메커니즘은 부드럽고 안정적인 암석 볼트 공급을 가능하게 합니다.
드릴링 후에는 신속한 앵커링 작업과 협력하여 프로세스 간격을 줄이고 원버튼 드릴 및 볼트 작업 흐름을 지원하여 지원 효율성을 크게 향상시킵니다.

4. 보조 메커니즘 드라이브

체인은 구멍 청소 장치에도 적용되며 액세서리 운반 메커니즘을 지원합니다.
단순한 전송 구조와 낮은 고장률로 인해 지하 광산, 터널 등 열악한 환경에서 연속 작동에 적합합니다.

II. 전기 록 볼트 드릴링 장비의 주요 장점
1. 강력한 전송 호환성

체인 변속기는 전기 모터의 동력 특성과 완벽하게 일치하여 복잡한 중간 변속기 구성 요소 없이 직접적인 속도 감소 및 토크 증폭을 달성합니다.
컴팩트한 구조 덕분에 드릴링 장비의 제한된 설치 공간에 쉽게 통합할 수 있습니다.

2. 높은 안정성과 내구성

체인 구동은 미끄러짐이 없고 정확한 변속비를 제공하며 충격 하중에 대한 저항력이 강합니다.
암석 경도의 급격한 변화와 드릴링 재밍 충격을 효과적으로 처리하므로 까다로운 작업 조건이 있는 광산 및 터널링 환경에 적합합니다.

3. 전동화 트렌드와의 연계

간단한 구조와 편리한 유지 관리로 체인 드라이브는 유압 시스템과 관련된 오일 누출 및 공압 시스템에서 흔히 발생하는 소음 문제를 방지합니다.
배출 제로, 저소음 및 환경 친화적인 작동 요구 사항을 충족하므로 도시 터널링, 기초 구덩이 및 기타 친환경 건설 시나리오에 매우 적합합니다.

4. 지능형 시스템과의 손쉬운 통합

체인 전송 시스템은 토크 센서 및 속도 인코더와 결합되어 실시간 전송 데이터를 수집할 수 있습니다.
이 데이터는 AI 제어 시스템에 피드백되어 적응형 시추 매개변수 조정 및 오류 조기 경고를 활성화하고 지능형 암석 시추 장비의 인식 및 의사 결정 요구 사항을 지원합니다(장비 사진 첨부).

III. 적용 제한사항 및 최적화 방향
실제 작동 조건을 기반으로 함
1. 제한 사항

높은 작동 속도에서는 약간의 진동이 발생할 수 있으므로 체인 윤활 및 장력 시스템에 대한 요구 사항이 높아집니다.
먼지가 많은 지하 환경에서는 가속화된 체인 마모를 방지하기 위해 먼지 보호 커버가 필요합니다.

2. 최적화 조치

현재 솔루션은 주로 자동 인장 및 지능형 윤활 시스템과 밀봉된 방진 구조가 결합된 내마모성 합금 강철 체인을 채택합니다.
이러한 조치는 체인 서비스 수명을 약 2,000시간에서 5,000시간 이상으로 연장하여 장기간 연속 작동에 적합하게 만듭니다.
